příruby krkové dle DIN

  • DIN 2631 PN 6
  • DIN 2632/2633 PN 10/16
  • DIN 2635 PN 40
  • DIN 2636 PN 64
  • DIN 2637 PN 100

      dodávané materiály:

  • 1.4541
  • 1.4571
  • 1.4301
DIN 2631 PN 6

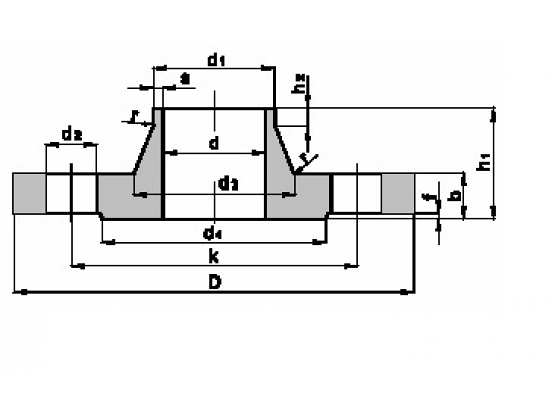

Trubky Příruba Krk Těsn. Lišta Šrouby Hmotnost
DN d1 D b k h1 d3 s r h2 d4 f počet velikost d2 kg / ks
řada 1 řada 2
10   14 75 12 50 30 25 1,8 4 6 35 2 4 M 10 11 0,335
  17,2           28
15   20 80 12 55 30 30 2 4 6 40 2 4 M 10 11 0,392
  21,3           30
20   25 90 14 65 32 36 2,3 4 6 50 2 4 M 100 11 0,592
  26,9           38
25   30 100 14 75 35 40 2,6 4 6 60 2 4 M 10 11 0,747
  33,7           42
32   38 120 14 90 35 50 2,5 6 6 70 2 4 M 12 14 1,05
  42,4           55 2,6
40   44,5 130 14 100 38 58 2,5 6 7 80 3 4 M 12 14 1,18
  48,3           62 2,6
50   57 140 14 110 38 70 3 6 8 90 3 4 M 12 14 1,34
  60,3           74 2,9
65 76,1   160 14 130 38 88 2,9 6 9 110 3 4 M 12 14 1,67
80 88,9   190 16 150 42 102 3,2 8 10 128 3 4 M 16 18 2,71
100   108 210 16 170 45 122 4 8 10 148 3 4 M 16 18 3,24
  114,3           130 3,6
125   133 240 18 200 48 148 4 8 10 178 3 8 M 16 18 4,49
  139,7           155 4
150   159 265 18 225 48 172 4,5 8 12 202 3 8 M 16 18 5,15
  168,3           184 4,5
200 219,1   320 20 280 55 236 5,9 10 15 258 3 8 M 16 18 7,78
250   267 375 22 335 60 290 6,3 12 15 312 3 12 M 16 18 10,8
  273
300 323,9   440 22 395 62 342 7,1 12 15 365 4 12 M 20 22 14
350   368 490 22 445 62 385 7,1 12 15 415 4 12 M 20 22 16,7
  355,6                             18,5
400   419 540 22 495 65 438 7,1 12 15 465 4 16 M 20 22 19
  406,4                             21,2
500 508   645 24 600 68 538 7,1 12 15 570 4 20 M 20 22 28,6
DIN 2632/2633 PN 10/16
Trubky Příruba Krk Těsn. Lišta Šrouby Hmotnost
DN d1 D b k h1 d3 s r h2 d4 f počet velikost d2 kg / ks
řada 1 řada 2
10   14 90 14 60 35 25 1,8 4 6 40 2 4 M 12 14 0,58
  17,2           28
15   20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0,648
  21,3           32
20   25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0,952
  26,9           40
25   30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
  33,7           45
32   38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
  42,4           56
40   44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
  48,3           64
50   57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
  60,3           75
65 76,1   185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9   200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100   108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
  114,3           131
125   133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
  139,7           156
150   159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
  168,3           184
200 219,1   340 24 295 62 235 5,9 10 16 268 3 12 M 20 22 11
250 273   395 26 350 68 292 6,3 12 16 320 3 12 M 20 22 14,7
300 323,9   445 26 400 68 344 7,1 12 16 370 4 12 M 20 22 17,4
350 355,6   505 26 460 68 385 7,1 12 16 430 4 16 M 20 22 23,6
400 406,4   565 26 515 72 440 7,1 12 16 482 4 16 M 24 26 28,6
500 508   670 28 620 75 542 7,1 12 16 585 4 20 M 24 26 38,1
DIN 2633, PN 16 v jakosti 1.4541, 1.4571
250 273   405 26 355 70 292 6,3 12 16 320 3 12 M 24 26 15,6
300 323,9   460 28 410 78 344 7,1 12 16 378 4 12 M 24 26 22
350 355,6   520 30 470 82 390 8 12 16 438 4 16 M 24 26 31,2
400 406,4   580 32 525 85 445 8 12 16 490 4 16 M 27 30 39,3
DIN 2635 PN 40
Trubky Příruba Krk Těsn. Lišta Šrouby Hmotnost
DN d1 D b k h1 d3 s r h2 d4 f počet velikost d2 kg / ks
řada 1 řada 2
10   14 90 16 60 35 25 1,8 4 6 40 2 4 M 12 14 0,661
  17,2           28
15   20 95 16 65 38 30 2 4 6 45 2 4 M 12 14 0,746
  21,3           32
20   25 105 18 75 40 38 2,3 4 6 58 2 4 M 12 14 1,06
  26,9           40
25   30 115 18 85 40 42 2,6 4 6 68 2 4 M 12 14 1,29
  33,7           46
32   38 140 18 100 42 52 2,6 6 6 78 2 4 M 16 18 1,88
  42,4           56
40   44,5 150 18 110 45 60 2,6 6 7 88 3 4 M 16 18 2,33
  48,3           64
50   57 165 20 125 48 72 2,9 6 8 102 3 4 M 16 18 2,82
  60,3           75
65 76,1   185 22 145 52 90 2,9 6 10 122 3 8 M 16 18 3,74
80 88,9   200 24 160 58 105 3,2 8 12 138 3 8 M 16 18 4,75
100   108 235 24 190 65 128 3,6 8 12 161 3 8 M 20 22 6,52
  114,3           134
125   133 270 26 220 68 155 4 8 12 188 3 8 M 24 26 9,07
  139,7           162
150   159 300 28 250 75 182 4,5 10 12 218 3 8 M 24 26 11,8
  168,3           192
200 219,1   375 34 320 88 244 6,3 10 16 285 3 12 M 27 30 21,5
DIN 2636 PN 64
Trubky Příruba Krk Těsn. Lišta Šrouby Hmotnost
DN d1 D b k h1 d3 s r h2 d4 f počet velikost d2 kg / ks
řada 1 řada 2
10 až 40 viz DIN 2637
50   57 180 26 135 62 78 2,9 6 10 102 3 4 M 20 22 4,55
  60,3           82
65 76,1   205 26 160 68 98 3,2 6 12 122 3 4 M 20 22 5,73
80 88,9   215 28 170 72 112 3,6 8 12 138 3 8 M 20 22 6,69
100   108 250 30 200 78 132 4 8 12 162 3 8 M 24 26 9,66
  114,3           138
125   133 295 34 240 88 162 4,5 8 12 188 3 8 M 27 30 15,1
  139,7           168
150   159 345 36 280 95 192 5,6 10 12 218 3 8 M 30 33 21,9
  168,3           202
200 219,1   415 42 345 110 256 7,1 10 16 285 3 12 M 33 36 34,9
250   267 470 46 400 125 310 8,8 12 18 345   12 M 33 36 49,6
  273           316
300 323,9   530 52 460 140 372 11 12 18 410 4 16 M 33 36 68,7
350   368 600 56 525 150 420 12,5 12 20 465 4 16 M 36 39 94,6
  355,6
400   419 670 60 585 160 475 14,2 12 20 535 4 16 M 39 42 124
  406,4
DIN 2637 PN 100
Trubky Příruba Krk Těsn. Lišta Šrouby Hmotnost
DN d1 D b k h1 d3 s r h2 d4 f počet velikost d2 kg / ks
řada 1 řada 2
10   14 100 20 70 45 28 1,8 4 6 40 2 4 M 12 14 1,09
  17,2           32
15   20 105 20 75 45 32 2 4 6 45 2 4 M 12 14 1,19
  21,3           34
25   30 140 24 100 58 48 2,6 4 8 68 2 4 M 16 18 2,66
  33,7           52
40   44,5 170 26 125 62 65 2,9 6 10 88 3 4 M 20 22 4,09
  48,3           70
50   57 195 28 145 68 86 3,2 6 10 102 3 4 M 24 26 5,98
  60,3           90
65 76,1   220 30 170 76 108 3,6 6 12 122 3 8 M 24 26 7,91
80 88,9   230 32 180 78 120 4 8 12 138 3 8 M 24 26 8,95
100   108 265 36 210 90 145 5 8 12 162 3 8 M 27 30 13,7
  114,3           150
125   133 315 40 250 105 180 6,3 8 12 188 3 8 M 30 33 22,7
  139,7
150   159 355 44 290 115 210 7,1 10 12 218 3 8 M 30 33 30,2
  168,3
200 219,1   430 52 360 130 245 10 10 16 285 3 12 M 33 36 52,8
250   267 505 60 430 157 278 12,5 12 18 345 3 12 M 36 39 81,4
  273           340
300 323,9   585 68 500 170   14,2 12 18 410 4 6 M 39 42 122
350   368 655 74 560 189 400 16 12 20 465 4 16 M 45 48 165
  355,6           460
