příruby ploché dle DIN | MAXTUBES s.r.o.

DIN 2573 PN 6
DIN 2576 PN 10
DIN 2576 PN 16

dodávané materiály:

1.4541
1.4571
1.4301

DIN 2573 PN 6

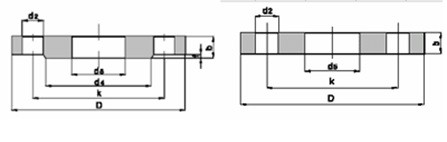

Trubky			Příruby					Šrouby			Váha
DN	d1		D	d5	b	k	e	počet	velikost	d2	kg/ks
DN	řada 1	řada 2	D	d5	b	k	e	počet	velikost	d2	kg/ks
10		14	75	14,5	12	50	5	4	M 10	11	0,363
	17,2			17,7
15		20	80	21	12	55	5	4	M 10	11	0,41
	21,3			22
20		25	90	26	14	65	5	4	M 10	11	0,6
	26,9			27,6
25		30	100	31	14	75	5	4	M 10	11	0,74
	33,7			34,4
32		38	120	39	16	90	5	4	M 12	14	1,19
	42,4			43,1
40		44,5	130	45,5	16	100	5	4	M 12	14	1,39
	48,3			49
50		57	140	58,1	16	110	6	4	M 12	14	1,53
	60,3			61,1
65	76,1		160	77,1	16	130	6	4	M 12	14	1,89
80	88,9		190	90,3	18	150	7	4	M 16	18	2,98
100		108	210	109,6	18	170	7	4	M 16	18	3,46
	114,3			115,9
125		133	240	134,8	20	200	7	8	M 16	18	4,6
	139,7			141,6
150		159	265	161,1	20	225	7	8	M 16	18	5,22
	168,3			170,5
200	219,1		320	221,8	22	280	7	8	M 16	18	7,15
250		267	375	270,2	24	335	7	12	M 16	18	9,61
	273			276,2
300	323,9		440	327,6	24	395	7	12	M 20	22	12,6
350		368	490	372,2	26	445	7	12	M 20	22	15,6
	355,6			359,7
400		419	540	423,7	28	495	7	16	M 20	22	18,4
	406,4			411
500	508		645	513,6	30	600	7	20	M 20	22	24,6

DIN 2576 PN 10
Trubky			Příruby					Šrouby			Váha
DN	d1		D	d5	b	k	e	počet	velikost	d2	kg/ks
DN	řada 1	řada 2	D	d5	b	k	e	počet	velikost	d2	kg/ks
10		14	90	14,5	14	60	5	4	M 12	14	0,613
	17,2			17,7							0,605
15		20	95	21	14	65	5	4	M 12	14	0,675
	21,3			22							0,669
20		25	105	26	16	75	5	4	M 12	14	0,749
	26,9			27,6							0,936
25		30	115	31	16	85	5	4	M 12	14	1,14
	33,7			34,4							1,11
32		38	140	39	16	100	5	4	M 16	18	1,66
	42,4			43,1							1,62
40		44,5	150	45,5	16	110	5	4	M 16	18	1,89
	48,3			49							1,86
50		57	165	58,1	18	125	6	4	M 16	18	2,51
	60,3			61,1							2,47
65	76,1		185	77,1	18	145	6	4	M 16	18	3
80	88,9		200	90,3	20	160	7	8	M 16	18	3,79
100		108	220	109,6	20	180	7	8	M 16	18	4,2
	114,3			115,9							4,03
125		133	250	134,8	22	210	7	8	M 16	18	5,71
	139,7			141,6							5,46
150		159	285	161,1	22	240	7	8	M 20	22	6,72
	168,3			170,5							6,57
175	193,7		315	196,1	24	270	7	8	M 20	2	8,45
200	219,1		340	221,8	24	295	7	8	M 20	2	9,31
250		267	395	270,2	26	350	7	12	M 20	2	12,5
	273			276,2							11,9
300	323,9		445	327,6	26	400	7	12	M 20	2	13,8
350		368	505	372,2	28	460	7	16	M 20	2	20,6
	355,6			359,7							19
400		419	565	423,7	32	515	7	16	M 24	26	27,9
	406,4			411							25,9
450	457		615	462,3	38	565	7	20	M 24	26	35,6
500	508		670	513,6	38	620	7	20	M 24	26	41,1

DIN 2576 PN 16
Trubky			Příruby					Šrouby			Váha
DN	d1		D	d5	b	k	e	počet	velikost	d2	kg/ks
DN	řada 1	řada 2	D	d5	b	k	e	počet	velikost	d2	kg/ks
10		14	90	14,5	14	60	5	4	M 12	14	0,613
	17,2			17,7							0,605
15		20	95	21	14	65	5	4	M 12	14	0,675
	21,3			22							0,669
20		25	105	26	16	75	5	4	M 12	14	0,749
	26,9			27,6							0,936
25		30	115	31	16	85	5	4	M 12	14	1,14
	33,7			34,4							1,11
32		38	140	39	16	100	5	4	M 16	18	1,66
	42,4			43,1							1,62
40		44,5	150	45,5	18	110	5	4	M 16	18	1,89
	48,3			49	16						1,86
50		57	165	58,1	20	125	6	4	M 16	18	2,51
	60,3			61,1	18						2,47
65	76,1		185	77,1	18	145	6	4	M 16	18	3
80	88,9		200	90,3	20	160	7	8	M 16	18	3,61
100		108	220	109,6	24	180	7	8	M 16	18	5,02
	114,3			115,9	22						4,4
125		133	250	134,8	26	210	7	8	M 16	18	6,73
	139,7			141,6	24						5,92
150		159	285	161,1	26	240	7	8	M 20	22	8,24
	168,3			170,5	24						7,17
200	219,1		340	221,8	26	295	7	12	M 20	22	9,77
250		267	405	270,2	32	355	7	12	M 24	26	16
	273			276,2
300	323,9		460	327,6	32	410	7	12	M 24	26	19,13
350		368	520	372,2	36	470	7	16	M 24	26	31
	355,6			359,7							29,4
400		419	580	423,7	38	525	7	16	M 27	30	38,5
	406,4			411							36,5
500	508		715	513,6	42	650	7	20	M 30	33	51
